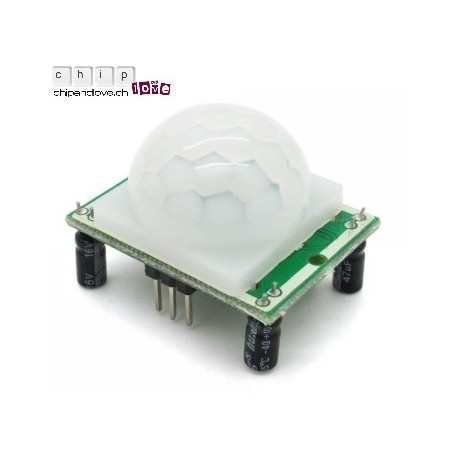

HC-SR501 Infrared PIR Motion Sensor

Kleine Infrarot-Sensor-Modul (PIR) Bewegungsmelder / Präsenz ideal für Arduino.

Eine 3,3 V Ausgangssignal, wenn eine Bewegung erkannt wird und für eine einstellbare Zeit gesperrt. Die Ausgabe wird dann für etwa 3 Sekunden, um ein versehentliches Wiedereinschalten zu verhindern verriegelt.

Ein Varistor bestimmt die Länge des Hoch verriegelt ausgegeben, wenn 'Bewegung erkannt wird. Es kann etwa 5 Sekunden (Standard) bis ca. 300 s variieren.

Ein weiterer Varistor steuern die Mitte des detektierbaren Bereich und kann von etwa 3 m bis etwa 7 m variieren.

Sie können eine Brücke zu löten (Jumper) können zwei Erfassungsarten :

H -> Erkennung wird nach einer Erfassung gesperrt.
L -> Erkennung wird nach einer Erfassung aktiviert. Dies ermöglicht die Erkennung von kontinuierlicher Bewegung

Technische Daten:

• Eingangsspannung: 4,5V - 20V
• Ausgangsspannung: 3.3V
• Art der Ausgabe Digital
• Erfassungswinkel: 100 Grad
• Erfassungsreichweite: ca. 3 bis 7 m
• Zeit: (einstellbar) 0,5 - 200 s
• Dimention: 32 x 24 mm
• Gewicht: 8g

Ein kleines Beispiel-Code auf dem Blog von Roman Müller (CH)

Dieses Produkt ist zu dick, um in einen Umschlag passen, die zusätzlichen Versandkosten werden zu jeder Einheit hinzugefügt werden
