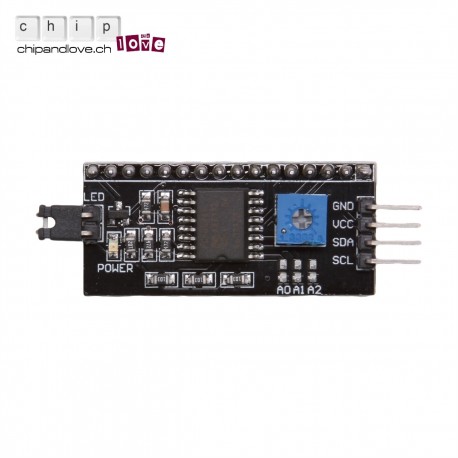

I2C Schnittstelle für LCD1602

Ideal für Arduino

I2C-Schnittstelle:

• I2C-Adresse: 0x20 0x27 ~
• Für LCD 16 x 2 (LCD1602)
• Versorgungsspannung: 5 V DC

Hintergrundbeleuchtung und Kontrast kann durch das Potentiometer eingestellt werden

Eine eigene Seite mit Beispiel-Code und

Das Arduino Basic-Code für das KIT LCD I2C

//Chargement des librairies
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
//déclaration et adressage LCD
LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);
void setup() {
  lcd.begin(16,2); // initialize le LCD pour 16 chars 2 lignes
 lcd.backlight(); // Allume le rétro-éclairage
}
void loop() {
  lcd.setCursor(0,0); //place le curseur à la ligne 0 carractère 0
  lcd.print("chipandlove.ch"); //écrit la première ligne
  delay(1000);
  lcd.setCursor(0,1);  //place le curseur à la ligne 1 carractère 0
  lcd.print("I2CTOLCD: 07,20CHF"); //écrit la deuxième ligne
}
