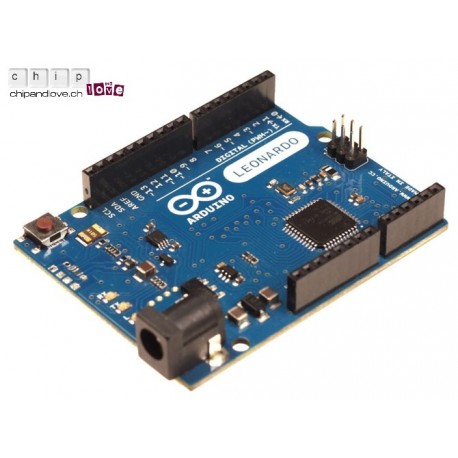

Arduino Leonardo R3

La Arduino Leonardo est une carte microcontrôleur basée sur le ATmega32u4. Elle dispose de 20 broches d'entrée / sortie numériques (7 peuvent être utilisées comme sorties PWM et 12 comme entrées analogique), un oscillateur à quartz 16 MHz, une connexion micro-USB, une prise d'alimentation, à embase ICSP et d'un bouton de réinitialisation.

La carte Leonardo diffère des autres carte car le ATmega32u4 intégre la communication USB, éliminant la nécessité d'un processeur secondaire. Cela permet à la Leonardo d'être connectée à un ordinateur directement en tant que souris et clavier, grâce au port (CDC) série virtuel / COM.

Données techniques:

• Tension de fonctionnement: 5V
• Microcontrôleurs: ATmega32u4
• Tension d'entrée (recommandé): 7-12
• Tension d'entrée (limites): 6-20V
• Digital I / O Pins: 20
• Canaux PWM: 7
• Canaux d'entrée analogiques: 12
• DC Courant par broches d'E / S: 40 mA
• Courant DC pour 3,3 Pin 50 mA
• Mémoire Flash: 32 Ko (ATmega32u4) Fin de mois de 4 Ko utilisé par bootloader
• SRAM: 2.5 KB (ATmega32u4)
• EEPROM: 1 KB (ATmega32u4)
• Vitesse d'horloge: 16 MHz
