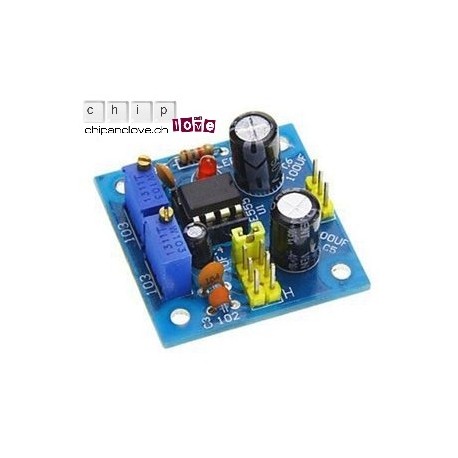

Frequenzgenerator square NE555

Erzeugen von Rechtecksignale auf der Basis eines 555.
Es erzeugt ein Rechteckwellensignal für die Verwendung der experimentellen Entwicklung.
Kann verwendet werden, um den Rechtecksignal, einen Schrittmotor zum Beispiel fahren zu erzeugen. Die Frequenz und der Zyklus kann über die beiden Potentiometern eingestellt werden.

Technische Daten:

• Grosse: 35 x 36mm
• Chip: NE555
• Vcc: 5V-15VDC
• Imax: 100mA
• Amplitude: 4.2V V-PP to 11.4V V-PP
• Ausgangsspannung:  15mA für 5V und 35mA für 12V

Frequenzbereich über den Jumper zur Verfügung:

1. 1Hz ~ 50Hz
2. 50Hz ~ 1kHz
3. 1KHz ~ 10kHz
4. 10kHz ~ 200kHz
